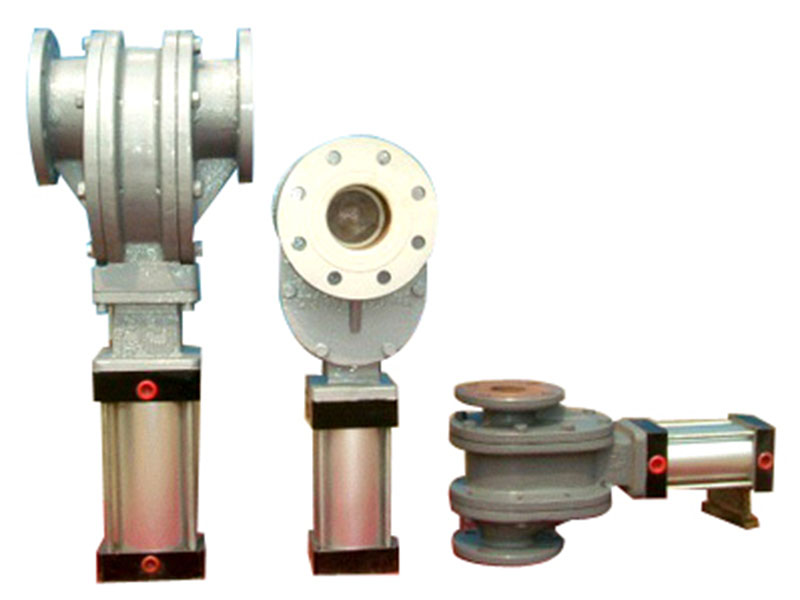

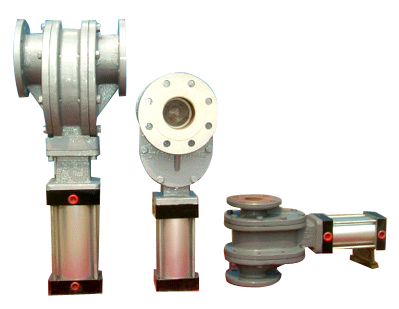

LC型双闸板气动出料阀
概述：我公司在引进美国爱尔拉丁公司技术的基础上，开发研制了LC型双闸板气动出料阀，该阀门专门用于火电厂气力除灰系统仓式泵输送用出料阀。该阀主要部件阀板受冲击面采用硬质合金，外圈镶嵌钨钢条，其耐冲击，磨损性能 较其他同类型阀门更为出色，经实践证明，该阀的结构严密，启闭性好，具有耐压，耐磨，耐冲击的特点，受到广大用户的一致好评，该阀的研制成功是气力除灰系 统的一次重大的技术革新，大大提高了系统运行的可靠性，稳定性。


主要技术参数：

形式及型号	LC型
驱动方式	气动
气缸工作压力	0.4 - 0.6MPa
规格通径	DN80 DN100 DN125 DN150
阀板材料	Yg8（硬质合金）
阀体材料	碳钢



公称通径	使用压力	LC 型双闸板气动出料阀						孔数
DN	Mpa	A	B	C	D	E	F	n-Φd
80	0.4-0.6	574	371	360	160	195	47	8-Φ18
100	0.4-0.6	672	780	279	180	215	57.5	8-Φ18
125	0.4-0.6	737	900	300	210	245	60	8-Φ18
150	0.4-0.6	822	1042	398	240	280	86	8-Φ18

主要特点：
气动出料阀设置于仓泵物料出口，仓泵输送时，该阀打开，仓泵输送结束时，该阀关闭。工作时，气缸通过活塞杆带动阀芯做往复运动，从而来打开或关闭阀门。
　　该阀为目前世界上在气力输送应用中，可靠的阀门之一。
LC型双闸板气动出料阀示意图
